硅膠材料相比絕大多數(shù)朋友都知道，硅膠材料制作的硅橡膠產(chǎn)品也有相對部分的朋友了解，不過知道了硅膠這種東西你可能還是對它的材料特性不 夠了解，其實在合成橡膠材料中當中，硅膠也可分為多種不同的化合材料合制而成，不同的硅膠產(chǎn)品選用不同的硅膠材料所制作，其性能與運用 領域都不相為謀，你了解它們的分類了嗎？

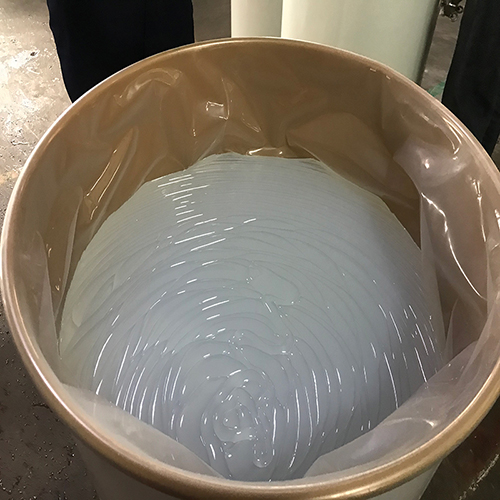

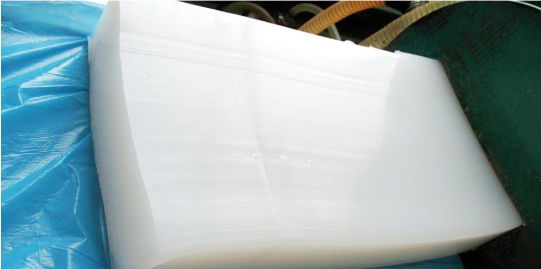

　　硅橡膠材料的種類區(qū)分：

　　一、二甲基硅橡膠

　　二甲基硅橡膠是投入商業(yè)化生產(chǎn)最早的一種硅橡膠，可在-60～200℃范圍內(nèi)保持良好的彈性，耐老化性能好，有優(yōu)異的電絕緣性能以及防潮、防 震和生理惰性等特性。

　　二甲基硅橡膠主要用于強物涂覆，也可制成各種擠出硅膠制品及壓延硅橡膠制品用于機電、航空、汽車及醫(yī)療等行業(yè)。但由于二甲基硅橡膠硫化 活性低，用于制造比較厚比較大的硅膠產(chǎn)品時，硫化困難，內(nèi)層易起泡且高溫壓縮永久變形大，故目前已被甲基乙烯基硅橡膠所取代。

　　二、甲基乙烯基硅橡膠

　　由于硅橡膠大分子結(jié)構(gòu)中引入少量乙烯基可大大改善硅橡膠的硫化加工性能，因此在目前應用的硅橡膠中，大多含有乙烯基。甲基乙烯基硅橡膠 是最通用的一種硅橡膠，目前在國內(nèi)外硅橡膠的生產(chǎn)中占主導地位。

　　由于它在側(cè)鏈上引入部份不飽和的乙烯基，使它的加工性能和物理機械性能均優(yōu)于二個基硅橡膠。它除具有二甲基硅橡膠一般特性外， 還具有較 寬的使用溫度范圍，可在一60～260℃范圍內(nèi)保持良好彈性，它比二甲基硅橡膠容易硫化，具有較小的壓縮永久變形，較好的耐溶劑的膨脹性和耐 高壓蒸汽的穩(wěn)定性以及優(yōu)良的耐寒性等，而且又因為采用活性較低的過氧化物進行硫化，從而減少了硫化時產(chǎn)生氣泡及橡膠穩(wěn)定性差的弱點。

　　一般用甲基乙烯基硅橡膠可制做厚度較大的制品。甲基乙烯基硅橡膠制品是硅橡膠中應用最廣泛的品種，近年來不斷涌現(xiàn)的各種高性能和特殊用途的硅橡膠，大都是以乙烯基硅橡膠為基礎膠，例如高強度硅橡膠、低壓縮永久變形硅橡膠、高溫硫化硅橡膠、耐熱導電硅橡膠和醫(yī)用硅橡膠等 多種材料。

　　甲基乙烯基硅橡膠在航空工業(yè)上，廣泛用作硅膠墊圈、硅膠密封材料及易碎、防震部件的保護層；在電氣工業(yè)中可作電子元件等高級絕緣材料，耐高溫電位器的動態(tài)密封圈，地下長途通信裝備的密封圈；在醫(yī)學上，由于甲基乙烯基硅橡膠對人體的生理反應小、無毒，故用作外科整形、人造心臟瓣膜、血管等。

　　三、甲基苯基乙烯基硅橡膠

　　甲基苯基乙烯基硅橡膠是在甲基乙烯基硅橡膠的分子鏈中引入甲基苯基硅氧鏈節(jié)或二苯基硅氧鏈節(jié)而得的產(chǎn)品。

　　在聚硅氧烷的側(cè)基上引入苯基，由于破壞了二甲基硅氧烷結(jié)構(gòu)的規(guī)整性，大大降低了聚合物的結(jié)晶溫度，擴大了該聚合物材料的低溫應用范圍。 因此，甲基苯基乙烯基硅橡膠除了具有甲基乙烯基硅橡膠所有的壓縮永久變形小、使用溫度范圍寬、抗氧化、耐候、防震、防潮和良好的電氣絕 緣性能外，還具有卓越的耐低溫、耐燒蝕和耐輻照等性能。。

　　這些性能隨分子鏈中苯基含量的不同而有所變化， 一般來說，苯基含量（苯基與硅原子之比）在5～10％時稱低苯基硅橡膠，它具有獨特的耐寒 性能，在-70～-100℃仍能保持膠的彈性，是所有硅橡膠中低溫性能最好的一種，加之它兼有甲基乙烯基硅橡膠的優(yōu)點且成本不高，因此大有取代 甲基乙烯基硅橡膠趨勢。苯基含量20～40％時稱中苯基硅橡兼有甲基乙烯基硅橡膠的優(yōu)點且成本不高，因此大有取代甲基乙烯基硅橡膠趨勢。

　　苯基含量20～40％時稱中苯基硅橡膠，它具有卓越的耐燃特性，一旦著火可以自熄。苯基含量在40～50％時稱高苯基硅橡膠，它具有優(yōu)異的耐輻 射性能， 耐γ- 射線為1xI08 倫琴。一般說來，隨著苯基含量的增加，硅橡膠分子鏈的剛性逐漸增大，硅橡膠的耐低溫性能逐漸下降，但隨著苯 基含量的增加，提高了硫化膠的耐燃性和耐輻照性。

　　甲基苯基乙烯基硅橡膠是宇航工業(yè)、尖端技術和國民經(jīng)濟其它部門的重要材料之一，可供制做各種模壓和擠出制品用作航空工業(yè)的耐寒橡膠和用 于耐燒蝕、耐熱老化或耐輻射部位的密封圈、墊、管材和棒材等。

　　四、氟硅橡膠

　　氟硅橡膠是指γ-三氟丙基甲基聚硅氧烷。氟硅橡膠具有優(yōu)良的耐化學物質(zhì)、耐溶劑和耐潤滑油性能，此種硅橡膠在非極性溶劑中的膨脹率小， 耐 寒性及熱穩(wěn)定性好，抗著火性也好，故在飛機、火箭、導彈、宇宙飛行、石油化工中用作與燃料油和潤滑油接觸膠管、墊片、密封圈、燃料箱村 里等，也可用于制造耐腐蝕的衣服、手套以及涂料、粘合劑等。

　　五、腈硅橡膠

　　由于聚合物分子側(cè)鏈中含有β-腈乙基或γ-腈丙基強極性基團，大大增加了分子鏈間作用力，提高了耐油、耐溶劑性能。同時，由于引入一定量 的腈烷基，破壞了聚合物結(jié)構(gòu)的規(guī)整性，也大大改善了耐寒性。腈烷基的類型及其含量，對性能影響很大，如含有7.5克分子％γ-腈丙基的硅橡 膠，低溫性能與低苯基硅橡膠相似（其玻璃化溫度為-114.5℃），耐油性比苯基硅橡膠好。

　　隨γ-腈丙基含量增加至33～50克分子％，耐寒性降低，耐油性改善。用β-腈乙基代替γ-腈丙基能提高腈硅橡膠的耐熱性，可耐250℃熱空氣老 化。

　　腈硅橡膠的主要優(yōu)點是耐油和耐浴劑的性能優(yōu)異，可在-60～180℃的范圍內(nèi)保持彈性，因此，可做成耐油橡膠制品用于航空工業(yè)、汽車工業(yè)和石 油工業(yè)上；也可作為高性能飛行器的環(huán)境密封劑及油箱密封劑，在-54℃至200℃以上能保持密封。腈硅橡膠可用普通設備進行加工。

　　六、苯撐硅橡膠

　　苯撐硅橡膠的主要特點是具有優(yōu)良的耐輻射性能，其耐輻射性能為通用的甲基乙烯基硅橡膠的10～15倍，為高苯基硅橡膠的5～10倍，因此，可用 于宇航工業(yè)、原子能工業(yè)和核反應堆等作為耐高能輻射的電纜、護套、墊圈以及熱收縮管等。

　　七、乙基硅橡膠

　　在聚硅氧烷側(cè)鏈上引入乙基制得的二乙基硅橡膠，其突出的性能是耐寒性特別好，耐寒性優(yōu)于二甲基硅橡膠和一般的甲基乙烯基硅橡膠。乙基含 量越高，耐寒性越好。但乙基的反應活性比甲基大，因此，隨乙基含量越大，耐熱性隨之下降。作為低溫使用的乙基硅橡膠，以在聚合物中含有 二乙基硅氧鏈節(jié)為8克分子％為宜。乙基硅橡膠的使用溫度一般為-70--200℃。

　　八、硅氮橡膠

　　硅氮橡膠的主要優(yōu)點是具有卓越的熱穩(wěn)定性， 在430～480℃不分解，有的甚至能耐500℃以上的高溫。硅氮橡膠的突出弱點是水解穩(wěn)定性差，曾一 度被認為沒有發(fā)展前途。后來發(fā)現(xiàn)主鏈中引入環(huán)二硅氮烷的聚合物具有很好的熱穩(wěn)定性。用硅芳撐改性的含環(huán)二硅氮烷的彈性體，在空氣中加熱 到425℃不失重，570℃時失重僅為10％，且具有較好的水解穩(wěn)定性。
