熱硫化硅膠制品是有機硅里市場銷量較高，民用產(chǎn)品較多的一類產(chǎn)品，而從消費者的眼光來了解硅膠產(chǎn)品，它們只是產(chǎn)品達到了一定的使用目的，性能與材質(zhì)能夠適合我們實用，而在技術(shù)層次來看那就不一樣了，熱硫化硅橡膠材料可分為多種類型的屬性條件，也按照不同的特性分類來進行產(chǎn)品的定價，所以硅膠制品的材質(zhì)性能與價格是相互支持的，你需要哪一種產(chǎn)品效果就可以調(diào)制成為哪一種原材特性。

　　熱硫化型硅橡膠——按使用特性分類

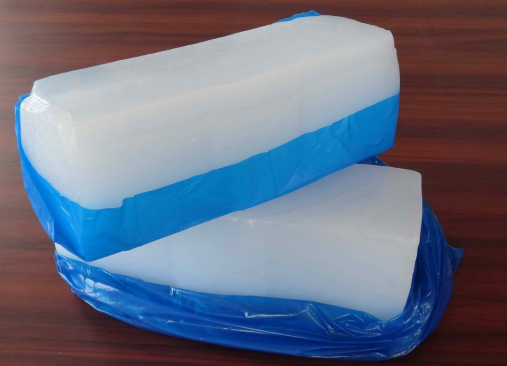

　　硅橡膠制品以生膠或硫化膠形式出售給硅橡膠制品廠商，一般配制成具有各種特性的膠料供用戶選擇，按特性不同可分成下列幾類：

　　1、通用型（一般強度型）。由乙烯基硅橡膠與補強劑等組成，硫化膠物理性能屬中等，是用量最大、通用性最強的一類膠料。

　　2、高強度型。采用乙烯基硅橡膠或低苯基硅橡膠，以比表面積較大的氣相法白炭黑或經(jīng)過改性處理的白炭黑作補強劑，并通過加入適宜的加工助劑和特殊添加劑等綜合性配合改進措施，改進交聯(lián)結(jié)構(gòu)，提高撕裂強度，也就是我們常用的食品級硅膠產(chǎn)品一類。

　　3、耐高溫型。采用乙烯基硅橡膠或低苯基硅橡膠，補強劑的種類和耐熱添加劑經(jīng)適當選擇，可制得耐300～350℃高溫的硅橡膠。

　　4、低溫型。采用低苯基硅橡膠，脆性溫度達-120℃，在-90℃下仍具有彈性。

　　5、低壓縮永久變形型。主要采用乙烯基硅橡膠，以乙烯基專用的有機過氧化物作硫化劑，當壓縮率為30%時，在150℃下壓縮24～72h后的永久變形為7.0%～15%（普通硅橡膠為20%～30%）。

　　6、電線、電纜型。主要采用乙烯基硅橡膠，選用電絕緣性能良好的氣相法白炭黑為補強劑，具有良好的擠出工藝性能。

　　7、耐油、耐溶劑型。主要采用氨硅橡膠，一般分為通用型和高強度型兩大類。

　　8、阻燃型。采用乙烯基硅橡膠，添加含鹵或鉑化合物作阻燃劑組成的膠料，具有良好的抗燃性。

　　9、導電型。采用乙烯基硅橡膠，以乙炔炭黑或金屬粉末作填料，選擇高溫硫化或加成型硫化方法，可得到體積電阻率為2.0～100Ω·cm的硅橡膠。

　　10、熱收縮型。乙烯基硅橡膠中加入具有一定熔融溫度或軟化溫度的熱塑性材料，硅橡膠膠料的熱收縮率可達35%～50%。不用二段硫化型。采用乙烯基質(zhì)量分數(shù)較高的乙烯基硅橡膠，通過控制生膠和配合劑的pH值，加入特殊添加劑制得。

　　11、海綿型。在乙烯基硅橡膠中加入亞硝基化合物、偶氮和重氮化合物等有機發(fā)泡劑，可制得發(fā)泡均勻的海綿。除此之外，國外尚有導熱型硅橡膠、熒光型硅橡膠及醫(yī)用級混煉膠等品種出售。隨著硅橡膠用途的不斷開發(fā)，膠料的品種牌號日漸增多，過多的牌號會造成生產(chǎn)、貯運和銷售工作的混亂。有些硅膠半成品廠家已相應地將多個品種分成幾種典型的基礎膠和幾種特性添加劑（包括顏料、硫化劑等）出售，使用者根據(jù)需要，按一定配方和混合技術(shù)分別配伍，即得最終產(chǎn)品。這種方法不但使品種簡單明了，而且生產(chǎn)批量大，質(zhì)量穩(wěn)定，成本降低，也提高了競爭性。
